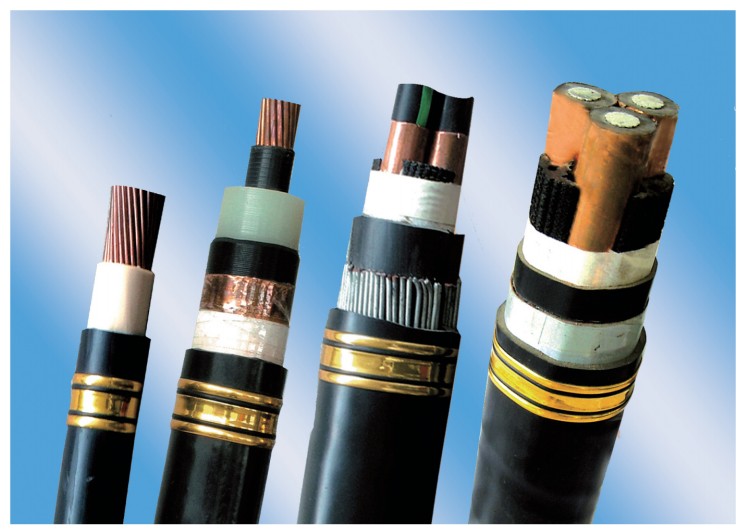

Ce produit convient à une installation fixe dans les lignes de transport et de distribution d'électricité avec une fréquence CA de 50 Hz et une tension assignée de 35 kV (Um = 40.5 kV) ou inférieure, dans le but de transmettre l'énergie électrique. Par rapport aux câbles d'alimentation isolés au PVC, les câbles d'alimentation réticulés possèdent non seulement d'excellentes propriétés électriques, mécaniques et de vieillissement thermique, mais présentent également une résistance supérieure aux contraintes environnementales et à la corrosion chimique. En outre, ils se caractérisent par une structure simple, un poids léger, l'absence de restrictions liées à la hauteur d'installation, et une température de fonctionnement à long terme élevée (90°C). Les propriétés mécaniques, physiques et électriques de ces câbles sont conformes aux normes nationales suivantes : GB/T 12706.1-2020 (pour les câbles de tensions assignées de 1 kV [Um = 1.2 kV] et 3 kV [Um = 3.6 kV]) ; GB/T 12706.2-2020 (pour les câbles de tensions assignées allant de 6 kV [Um = 7.2 kV] à 30 kV [Um = 36 kV]) ; et

GB/T 12706.3-2020 (pour les câbles de tension assignée de 35 kV [Um = 40.5 kV]). Dans la désignation de tension du câble Uo/U(Um) : Uo représente la tension assignée à fréquence industrielle entre le conducteur et la terre (ou l'écran métallique) utilisée pour la conception du câble ; U représente la tension assignée à fréquence industrielle entre conducteurs utilisée pour la conception du câble ;

Um représente la valeur maximale de la « tension la plus élevée du système » que l'équipement est capable de supporter.

Caractéristiques d'utilisation

1. Température de pose du câble : ≥ 0°C ;

2. Température maximale admissible de fonctionnement à long terme du conducteur du câble : ≤ 90°C ;

3. Température maximale de fonctionnement du câble en cas de court-circuit (durée n'excédant pas 5 secondes) : 250°C ;

4. Rayon de courbure minimal admissible du câble : Câbles unipolaires : 20D (sans armure), 15D (armés) [mm] ; Câbles multipolaires : 15D (sans armure), 12D (armés) [mm].

Principales caractéristiques électriques

Champ de production

Champ de production

Remarque : 1. Le nombre spécifique d'âmes et la section transversale sont déterminés par le modèle de câble et la tension assignée.

2. Pour les câbles 0.6/1 kV et 1.8/3 kV, la méthode de réticulation au silane (eau chaude) ou la méthode de réticulation par irradiation est utilisée ; pour les câbles de 3.6/6 kV à 26/35 kV, la méthode de réticulation chimique est utilisée.
