Câbles d'alimentation pour installation fixe dans les mines de charbon

›

‹

  • Câbles d'alimentation pour installation fixe dans les mines de charbon

›

Câbles d'alimentation pour installation fixe dans les mines de charbon
Ce produit est un câble d'alimentation ignifuge à âme en cuivre, conçu pour des tensions assignées de 10 kV et inférieures, destiné à une installation fixe dans les mines de charbon. Il convient aux systèmes de transmission et de distribution d'énergie basse et moyenne tension. Ses performances sont conformes aux normes pertinentes de l'industrie charbonnière spécifiées dans MT818.11–MT818.13-2009, *Câbles pour mines de charbon : câbles d'alimentation pour installation fixe de 10 kV et moins*.
+86 198 6198 9573
+86 198 6198 9573
Anita@frt-electric.com
Demander un devis
Produit connexe

Description du produit

Ce produit est un câble d'alimentation ignifuge à âme en cuivre, conçu pour des tensions assignées de 10 kV et inférieures, destiné à une installation fixe dans les mines de charbon. Il convient aux systèmes de transport et de distribution d'énergie basse et moyenne tension. Ses performances sont conformes aux normes pertinentes de l'industrie charbonnière spécifiées dans MT818.11–MT818.13-2009, *Cables for Coal Mines: Fixed-Installation Power Cables Rated 10 kV and Below*.


**Principales caractéristiques de performance du produit**

**1. Caractéristiques de fonctionnement**

(1) La température nominale maximale des conducteurs des câbles isolés en PVC est de 70°C; pour les câbles isolés en XLPE, elle est de 90°C.

(2) En cas de court-circuit (avec une durée maximale ne dépassant pas 5 secondes), la température maximale du conducteur ne doit pas dépasser 160°C pour les câbles isolés en PVC, ou 250°C pour les câbles isolés en XLPE.

(3) Si la température ambiante pendant l'installation du câble est inférieure à 0°C, le câble doit être préchauffé.

(4) Rayon de courbure admissible: >15D pour les câbles à trois conducteurs; >20D pour les câbles à un conducteur (où D représente le diamètre extérieur du câble).

(5) L'utilisation et la maintenance de ce produit doivent strictement respecter les réglementations stipulées dans les *Règlements de sécurité des mines de charbon*.

**2. Principales caractéristiques de performance électrique**

N°Élément de performance techniqueSous-élément d'essaiTension assignée Uo/U (kV)




>
>
0.6/11.8/33.6/66/108.7/10
1Résistance CC du conducteur (Ω/km)—multicolumn{5}{l}{Conformément à la norme GB/T 3956-2008, se référer au tableau suivant}



2Essai de décharge partielle de routineTension d'essai appliquée (kV)——multicolumn{3}{l}{1.73Uo}

2>
Sensibilité d'essai maximale admissible (pC)——multicolumn{3}{l}{≤ 10}

3Essai de tenue à la tension alternative à fréquence industrielle de routineTension d'essai appliquée (kV)3.56.512.52130.5
3>
Durée de tenue (min)55555

La résistance CC du conducteur est conforme aux dispositions de GB/T 3956-2008, *Conductors of cables*.

Section transversale nominale du conducteur (mm²)1.52.54.6161.831.150.7270.52440.3870.2680.1930.1530.1240.09910.07540.0601
Résistance CC maximale à 20℃ (Ω/km)12.17.414.613.081.831.150.7270.52440.3870.2680.1930.1530.1240.09910.07540.0601

 La performance ignifuge des câbles satisfait à toutes les exigences d'essai spécifiées dans MT/T 386-2011, *Test Methods and Judgment Rules for Flame Retardance of Flame-Retardant Cables for Coal Mines*.

(1) Câbles d'alimentation isolés en PVC pour mines de charbon avec une tension assignée de 1.8/3 kV et inférieure

Modèle, nom et domaine d'application

ModèleDescriptionApplication
MVVCâble d'alimentation minier isolé en PVC avec gaine en PVCInstallation fixe pour les lignes de transmission et de distribution d'énergie en courant alternatif dans les environnements miniers houillers avec une tension assignée de 0.6/1kV et 1.8/3kV.
MVV22Câble d'alimentation minier isolé en PVC armé de ruban d'acier avec gaine en PVCInstallation fixe pour les lignes de transmission et de distribution d'énergie en courant alternatif dans les environnements miniers houillers avec une tension assignée de 0.6/1kV et 1.8/3kV.

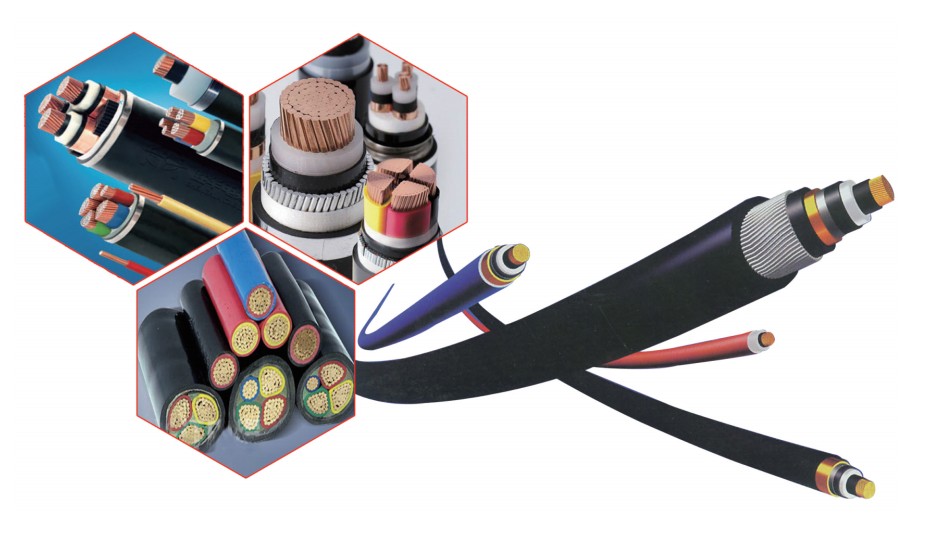

41·4

(2) Câbles d'alimentation isolés en polyéthylène réticulé pour mines de charbon

Modèle, nom et domaine d'application

ModèleDescriptionApplication
MYJVCâble d'alimentation minier isolé en XLPE avec gaine en PVCInstallation fixe pour les lignes de transmission et de distribution d'énergie en courant alternatif dans les environnements miniers houillers avec une tension assignée jusqu'à 8.7/10kV.
MYJV22Câble d'alimentation minier isolé en XLPE armé de ruban d'acier avec gaine en PVCInstallation fixe pour les lignes de transmission et de distribution d'énergie en courant alternatif dans les environnements miniers houillers avec une tension assignée jusqu'à 8.7/10kV.
MYJV32Câble d'alimentation minier isolé en XLPE armé de fils d'acier fins avec gaine en PVCInstallation fixe pour les lignes de transmission et de distribution d'énergie en courant alternatif dans les environnements miniers houillers avec une tension assignée jusqu'à 8.7/10kV.
MYJV42Câble d'alimentation minier isolé en XLPE armé de fils d'acier épais avec gaine en PVCInstallation fixe pour les lignes de transmission et de distribution d'énergie en courant alternatif dans les environnements miniers houillers avec une tension assignée jusqu'à 8.7/10kV.

Tension assignée, section nominale et nombre de conducteurs des câbles

(1) Câbles d'alimentation isolés en PVC pour mines de charbon

ModèleNombre d'âmesTension nominale (kV)


0.6/11.8/3


Section nominale (mm²)
MVV, MVV2231.5~30010~300
MVV, MVV2232.5~30010~300
MVV, MVV223+14~30010~300
MVV, MVV223+14~30010~300
MVVM, VV2244~1854~185
MVVM, VV2244~1854~185

(2) Câbles d'alimentation isolés en polyéthylène réticulé pour mines de charbon

ModèleConfiguration des âmesTension nominale (kV)



0.6/11.8/33.6/6, 6/6, 6/10, 8.7/10


Section nominale (mm²)

MYJV31.5~30010~30025~300
MYJV2231.5~30010~30025~300
MYJV32316~30016~30025~300
MYJV42350~30050~30050~300
MYJV3+14~30010~300-
MYJV223+14~30010~300-
MYJV44~1854~185-
MYJV2244~1854~185-
