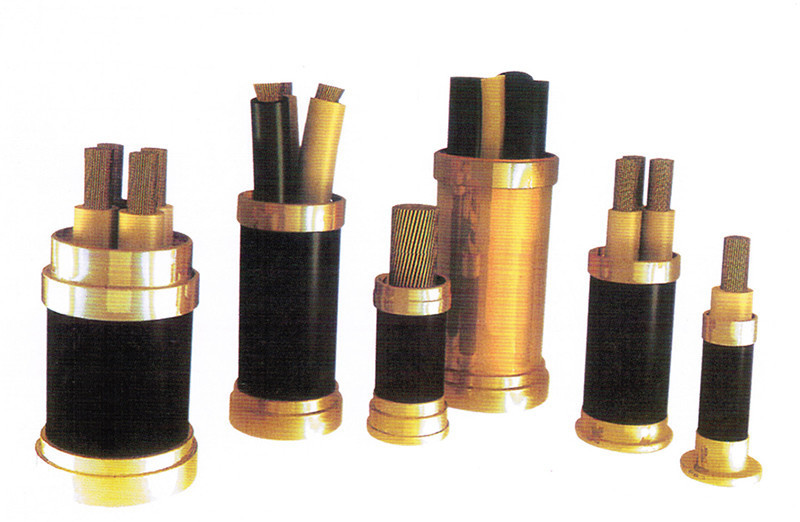

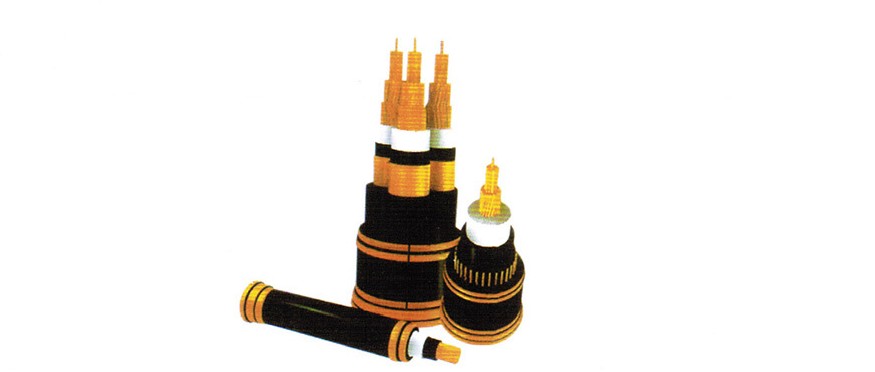

Câbles d'alimentation ignifugés pour les mines de charbon

Ce câble d'alimentation ignifugé à conducteur en cuivre, conçu pour des tensions de 10 kV et moins, est destiné à une installation fixe dans les mines de charbon. Il convient aux réseaux de transport et de distribution d'énergie basse et moyenne tension.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Demander un devis

Produit connexe

Description du produit

Ce produit est un câble d'alimentation ignifuge à conducteur en cuivre, prévu pour des tensions de 10 kV et inférieures, conçu pour une installation fixe dans les mines de charbon. Il convient aux systèmes de transport et de distribution d'énergie basse et moyenne tension.

Les câbles d'alimentation isolés en PVC pour mines de charbon sont conformes à la norme MT/T 818.12.

Les câbles d'alimentation isolés en XLPE pour mines de charbon sont conformes à la norme MT/T 818.13.

(1) Câbles d'alimentation ignifuges isolés en PVC pour mines de charbon : modèles, dénominations et domaine d'application

Modèle	Nom complet	Scénarios d'application
MVV	Câble d'alimentation isolé et gainé de PVC pour mines de charbon	Convient pour une installation en intérieur, dans des tunnels, des tranchées de câbles, des conduits, des zones inflammables et fortement corrosives ; non résistant aux forces mécaniques externes.
MVV22	Câble d'alimentation blindé à ruban d'acier isolé PVC et gaine PVC pour mines de charbon	Convient pour une installation en intérieur, dans les tunnels, les tranchées de câbles, les conduits, les zones inflammables et fortement corrosives ; peut résister à certaines forces mécaniques externes, mais pas à la force de traction.

(2) Types, dénominations et domaines d'application des câbles d'alimentation ignifuges isolés en polyéthylène réticulé pour mines de charbon

Modèle	Nom complet	Champ d'application
MYJV	Câble d'alimentation isolé XLPE et gainé PVC pour mines de charbon	Convient pour une installation en intérieur, dans des tunnels, des tranchées de câbles, en aérien et en souterrain ; ne résiste pas à la pression mécanique ni à la force de traction.
MYJV22	Câble d'alimentation blindé en PVC avec ruban d'acier isolé XLPE pour mines de charbon	Convient pour une installation en intérieur, dans des tunnels, des tranchées de câbles, en aérien et en souterrain ; ne résiste pas à la pression mécanique ni à la force de traction.
MYJV32	Câble d'alimentation en fil d'acier fin isolé XLPE, blindé et gainé PVC pour mines de charbon	Convient pour une installation dans des zones à forte chute et des puits verticaux ; ne résiste pas à une force de traction importante.
MYJV42	Câble d'alimentation en acier épais, isolé XLPE et gainé PVC, pour mines de charbon	Adapté à une installation dans des zones de forte chute et des puits verticaux ; résistant à une force de traction importante.

Section nominale assignée et nombre d'âmes des câbles

(1) Câbles d'alimentation ignifuges isolés en PVC pour mines de charbon

Modèle	Configuration des âmes	Tension nominale (kV)	Section nominale (mm²)
	>	0.6/1	>
	>	1.8/3	>
MVV / MVV22	3	0.6/1	1.5 ~ 300
MVV / MVV22	3	1.8/3	10 ~ 300
MVV / MVV22	3+1	0.6/1	2.5 ~ 300
MVV / MVV22	3+1	1.8/3	10 ~ 300
MVV / MVV22	4	0.6/1	4 ~ 185
MVV / MVV22	4	1.8/3	4 ~ 185

(2) Câbles d'alimentation ignifuges isolés en polyéthylène réticulé pour mines de charbon

Modèle	Configuration des âmes	Tension nominale (kV)	Section transversale nominale du conducteur (mm²)
	>	0.6/1	>
	>	1.8/3	>
	>	3.6/6, 6/6, 6/10, 7.8/10	>
MYJV	3	0.6/1	1.5 ~ 300
MYJV22	3	0.6/1	2.5 ~ 300
MYJV32	3	0.6/1	16 ~ 300
MYJV42	3	0.6/1	50 ~ 300
MYJV	3	1.8/3	10 ~ 300
MYJV22	3	1.8/3	10 ~ 300
MYJV32	3	1.8/3	16 ~ 300
MYJV42	3	1.8/3	50 ~ 300
MYJV	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV22	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV32	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV42	3	3.6/6, 6/6, 6/10, 7.8/10	50 ~ 300
MYJV	3+1	0.6/1	4 ~ 300
MYJV22	3+1	0.6/1	4 ~ 300
MYJV	3+1	1.8/3	10 ~ 300
MYJV22	3+1	1.8/3	10 ~ 300
MYJV	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV22	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV32	4	0.6/1	4 ~ 185
MYJV42	4	0.6/1	4 ~ 185
MYJV32	4	1.8/3	4 ~ 185
MYJV42	4	1.8/3	4 ~ 185
MYJV32	4	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV42	4	3.6/6, 6/6, 6/10, 7.8/10	-

1. Caractéristiques de fonctionnement

(1) La température nominale maximale du conducteur pour les câbles isolés en PVC est de 70°C. La température nominale maximale du conducteur pour les câbles isolés en XLPE est de 90°C.

(2) En cas de court-circuit (avec une durée maximale ne dépassant pas 5 secondes), la température maximale du conducteur ne doit pas dépasser 160°C pour l'isolation PVC, et ne doit pas dépasser 250°C pour l'isolation XLPE.

(3) Si la température ambiante lors de l'installation du câble est inférieure à 0°C, le câble doit être préchauffé.

(4) Rayon de courbure admissible : ≥ 15D pour les câbles à trois âmes ; ≥ 20D pour les câbles unipolaires (où D est le diamètre extérieur du câble).

2. Principales caractéristiques électriques

N°	Élément de test	Sous-élément	0.6/1 kV	1.8/3 kV	3,6/6 kV XLPE	6/10 kV XLPE	8,7/10 kV
1	Résistance CC du conducteur (Ω/km)	—	multicolumn{5}{c}{Doit se conformer aux dispositions de la norme GB/T 3956-2008, voir le tableau ci-dessous}	>	>	>	>
2	Essai de décharge partielle de routine	Tension appliquée (kV)	—	—	5.4	9	13
2	>	Sensibilité d'essai ≤ (pC)	—	—	10	10	10
3	Essai de tenue à la tension CA de routine	Tension d'essai (kV)	3.5	6.5	12.5	21	30.5
3	>	Durée (min)	5	5	5	5	5

Résistance continue du conducteur

La résistance continue du conducteur est conforme aux exigences de la norme GB/T 3956-2008, *Conducteurs de câbles*. Voir le tableau ci-dessous.

Section nominale (mm²)	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
Résistance CC maximale à 20 °C (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
